FNJB35H

OPIS

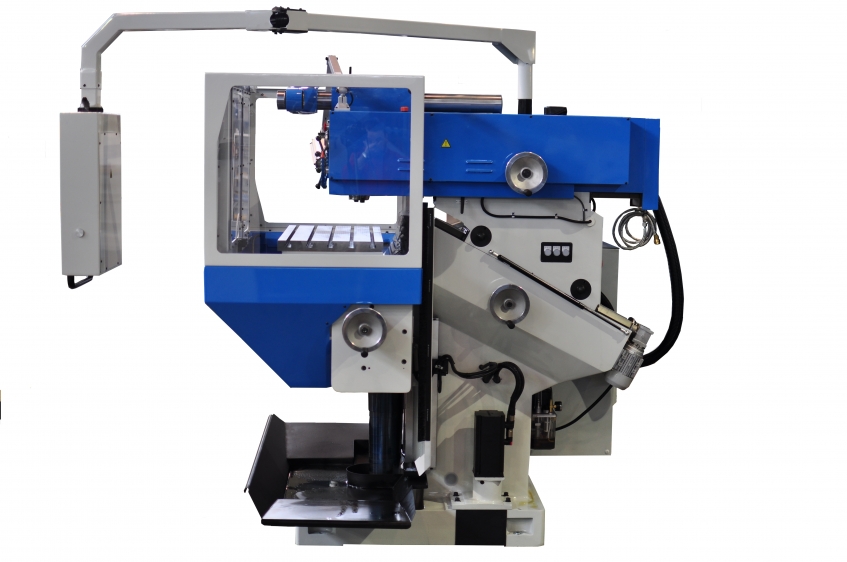

Nowa linia frezarek typu FNJB posiada modułową budowę pozwalającą na konfigurowanie różnorodnych struktur geometrycznych w zależności od potrzeb klienta. Frezarka FNJB35H jest nowością na rynku, posiada nowoczesny design i duże możliwości obróbcze. Cechuje ją wysoka sztywność, zwiększona przestrzeń obróbcza, duża uniwersalność, łatwość obsługi, wysoka dokładność i przede wszystkim niezawodność. Zastosowane w niej nowoczesne rozwiązania konstrukcyjne pozwalają na dynamiczną i ekonomiczną obróbkę w procesie skrawania. Zalety oraz uniwersalność pozwalają na jej eksploatację zarówno we wszelkiego typu narzędziowniach, prototypowniach, warsztatach szkolnych czy działach utrzymania ruchu jak i w seryjnej produkcji. Ze względu na małe gabaryty może być eksploatowana w licznie powstających obecnie małych firmach, gdzie do produkcji wykorzystuje się pomieszczenia o małym metrażu. Układ korpusowy połączony prowadnicami pod katem 27° przesuwnymi względem siebie pozwala na uzyskanie dużej przestrzeni obróbczej przy zachowaniu wymaganej sztywności. Głowica wrzecionowa umieszczona z boku belki w połączeniu z możliwością jej skręcenia pozwala na pracę wrzecionem pionowym, a także w układzie frezarki poziomej. Głowica wrzecionowe ze stożkiem ISO 40 wg DIN2080 (opcja DIN 69872) może być wyposażone w pneumatyczno- hydrauliczny system mocowania narzędzia. Może posiadać pinolę z wiertarskim wysuwem lub dodatkowo z kółkiem do precyzyjnego wysuwu pinoli. W napędzie wrzeciona zastosowano silnik asynchroniczny o mocy 7,5 kW zasilany przemiennikiem częstotliwości, współpracującym z dwuzakresową przekładnią, pozwalającą na bezstopniową regulację prędkości obrotowych wrzeciona.

Frezarka została nagrodzona medalem na targach STOM 2018

Zalety frezarki :

  • Możliwość frezowania w pozycji pionowej i poziomej
  • Skośne łoże
  • Śruby kulowe w 2 osiach
  • Możliwość użycia stołu pionowego i kątowego obrotowego (opcja)
  • Napęd wraz z silnikami posuwowymi servo w 3 osiach
  • Wielofunkcyjny czytnik położenia Heidenhain na liniałach w 3 osiach
  • Pneumo-hydrauliczne mocowanie narzędzia (opcja)
  • Posuw poprzeczny realizowany przez belkę
  • Głowica z wiertarskim wysuwem pinoli lub dodatkowo z kółkiem do precyzyjnego wysuwu pinoli (opcja)
  • Pulpit sterowniczy umieszczony z boku lub na wędce wiszącej

PObierz katalog

pobierz wymiary

FNJB35H

DANE TECHNICZNE

DANE TECHNICZNE

Jednostka

FNJB35H

STÓŁ:

Powierzchnia robocza stołu kątowego (poziomego)

mm

400x800

Rowki teowe (ilość-szerokość-rozstaw)



5-14-80

Powierzchnia robocza stołu pionowego (opcja)

mm

320x1225

Rowki teowe (ilość-szerokość-rozstaw)



3-14-80

Powierzchnia robocza stołu kątowego obrotowego (opcja)

mm

400xD600

Rowki teowe (ilość-szerokość-rozstaw)



6-14-63

MAKSYMALNE POSUWY:

Wzdłużny oś X

mm

600

Poprzeczny oś Y

mm

500

Pionowy oś Z

mm

450

Skośny oś Y2

mm

298

POSUWY PRZYSPIESZONE:

Wzdłużny

mm/min

3000

Poprzeczny

mm/min

3000

Pionowy

mm/min

1500

Zakres posuwów bezstopniowych osi X i Y

mm/min

20-3000

Zakres posuwów bezstopniowych osi Z mm/min 20-1500

WRZECIONO:

Stożek wrzeciona DIN2080

ISO

40

Ilość stopni wrzeciona



bezstopniowe

Zakres obrotów wrzeciona

obr./min

70-4000

Kąt skrętu głowicy



0-140º

Wysuw pinoli (opcja)

mm

75

SILNIKI:

Wrzeciona

kW

7,5

Posuwów AC

Nm

X,Y-4,5 Z-10,5

Pompki chłodziwa

kW

0,09

Masa frezarki

kg

2100

Maks. masa obrabianego przedmiotu

kg

200

Gabaryty frezarki (szer.-gł.-wys.)

mm

1810x1750x2150

WYPOSAŻENIE STANDARDOWE

  • głowica bez wysuwu pinoli
  • odczyt cyfrowy Heidenhain na liniałach w 3 osiach
  • stół kątowy
  • osłona na głowicy
  • wanna przeciwrozbryzgowa
  • lampa oświetleniowa
  • śruby kulowo-toczne w osi X i Y
  • silniki posuwowe servo w 3 osiach
  • bezstopniowa regulacja prędkości obrotowych wrzeciona
  • bezstopniowa regulacja prędkości posuwów
  • ściągacz do mocowania trzpieni frezarskich
  • instrukcja obsługi frezarki
  • klucze obsługowe



WYPOSAŻENIE SPECJALNE

  • stół/podzielnica FMb250
  • uchwyt z tarczą zabierakową PUTm160
  • stół obrotowy kątowy
  • motoreduktor do przesuwu skośnego stojaka
  • imadło maszynowe 125mm
  • imadło maszynowe obrotowe 125mm
  • imadło maszynowe kołyskowe 125mm
  • okular (podtrzymka)
  • system szybkiego pneumo-hydraulicznego mocowania narzędzia we wrzecionie
  • osłona przestrzeni roboczej na stół
  • wysuw pinoli
  • precyzyjny wysuw pinoli
  • śruby fundamentowe lub wibroizolatory
