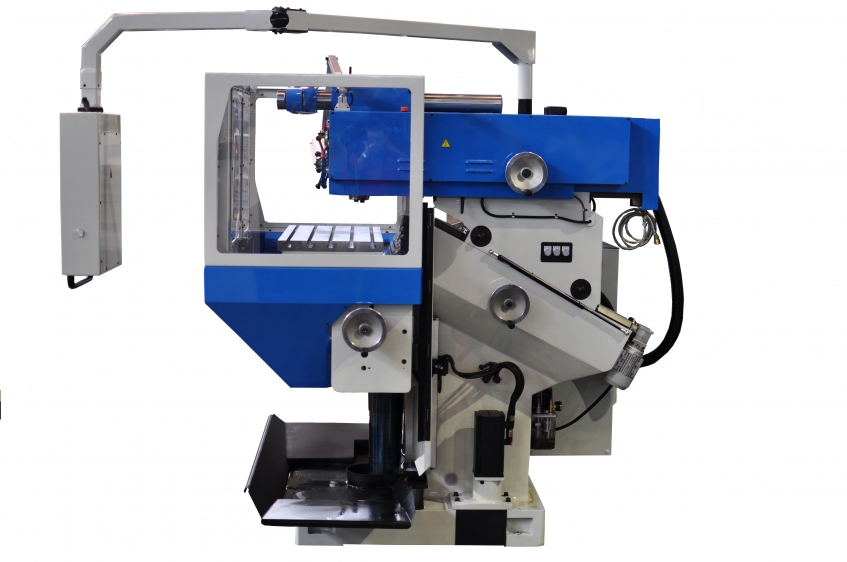

FWH33CNC

OPIS

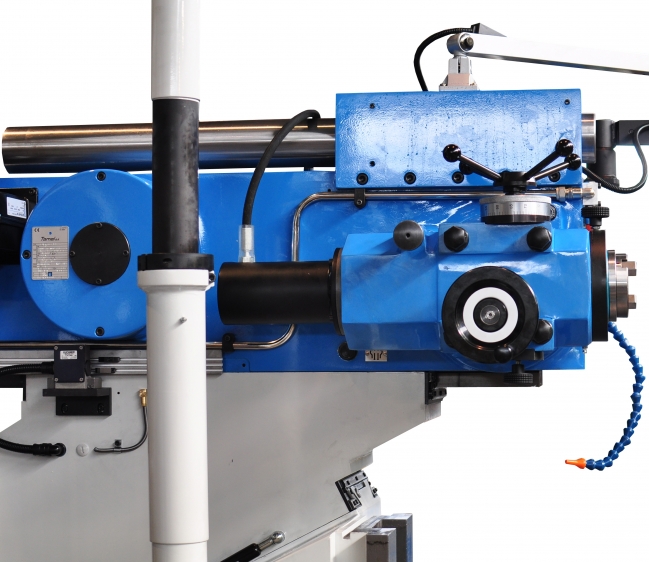

Nowa linia frezarek typu FWH posiada modułową budowę pozwalającą na konfigurowanie różnorodnych struktur geometrycznych w zależności od potrzeb klienta. Frezarka FWH-33CNC jest nowością na rynku, posiada nowoczesny design i duże możliwości obróbcze. Cechuje ją wysoka sztywność, zwiększona przestrzeń obróbcza, duża uniwersalność, łatwość obsługi, wysoka dokładność i przede wszystkim niezawodność. Zastosowane w niej nowoczesne rozwiązania konstrukcyjne pozwalają na dynamiczną i ekonomiczną obróbkę w procesie skrawania. Zalety oraz uniwersalność pozwalają na jej eksploatację zarówno we wszelkiego typu narzędziowniach, prototypowniach, warsztatach szkolnych czy działach utrzymania ruchu jak i w seryjnej produkcji. Ze względu na małe gabaryty może być eksploatowana w licznie powstających obecnie małych firmach, gdzie do produkcji wykorzystuje się pomieszczenia o małym metrażu. Układ korpusowy połączony prowadnicami pod katem 27° przesuwnymi względem siebie pozwala na uzyskanie dużej przestrzeni obróbczej przy zachowaniu wymaganej sztywności. Głowica wrzecionowa umieszczona z boku belki w połączeniu z możliwością jej skręcenia pozwala na pracę wrzecionem pionowym, a także w układzie frezarki poziomej. Głowica wrzecionowe ze stożkiem ISO 40 wg DIN2080 (opcja DIN 69872) może być wyposażone w pneumatyczno- hydrauliczny system mocowania narzędzia. Może posiadać pinolę z wiertarskim wysuwem lub dodatkowo z kółkiem do precyzyjnego wysuwu pinoli. W napędzie wrzeciona zastosowano silnik asynchroniczny o mocy 7,5 kW zasilany przemiennikiem częstotliwości, współpracującym z dwuzakresową przekładnią, pozwalającą na bezstopniową regulację prędkości obrotowych wrzeciona.

Frezarka została nagrodzona medalem na targach STOM 2018.

Zalety frezarki :

Możliwość frezowania w pozycji pionowej i poziomej
Skośne łoże
Śruby kulowe w 3 osiach
Możliwość użycia kątowego stołu obrotowego (opcja)
Napęd wraz z silnikami posuwowymi servo w 3 osiach
Sterowanie Heidenhain TNC620
Pneumo-hydrauliczne mocowanie narzędzia
Posuw poprzeczny realizowany przez belkę
Głowica z wiertarskim wysuwem pinoli lub dodatkowo z kółkiem do precyzyjnego wysuwu pinoli (opcja)
Pulpit sterowniczy umieszczony z boku lub na wędce wiszącej

POBIERZ KATALOG

POBIERZ WYMIARY

FNJB35H

DANE TECHNICZNE

DANE TECHNICZNE	Jednostka	FWH-33CNC
STÓŁ:
Powierzchnia robocza stołu kątowego (poziomego)	mm	400x800
Rowki teowe (ilość-szerokość-rozstaw)		5-14-80
Powierzchnia robocza stołu kątowego obrotowego (opcja)	mm	400xD600
Rowki teowe (ilość-szerokość-rozstaw)		6-14-63
MAKSYMALNE POSUWY:
Wzdłużny oś X	mm	600
Poprzeczny oś Y	mm	500
Pionowy oś Z	mm	450
Skośny oś Y2	mm	298
POSUWY PRZYSPIESZONE:
Wzdłużny	mm/min	5000
Poprzeczny	mm/min	5000
Pionowy	mm/min	2000
Zakres posuwów bezstopniowych osi X i Y	mm/min	10-5000
Zakres posuwów bezstopniowych osi Z	mm/min	10-2000
WRZECIONO:
Stożek wrzeciona DIN2080	ISO	40
Ilość stopni wrzeciona		bezstopniowe
Zakres obrotów wrzeciona	obr./min	70-4000 (5000 opcja)
Kąt skrętu głowicy		0-140º
Wysuw pinoli (opcja)	mm	75
SILNIKI:
Wrzeciona	kW	7,5
Posuwów AC	Nm	X,Y-5,2 Z-13
Pompki chłodziwa	kW	0,09
Masa frezarki	kg	2100
Maks. masa obrabianego przedmiotu	kg	200
Gabaryty frezarki (szer.-gł.-wys.)	mm	1810x1750x2150
