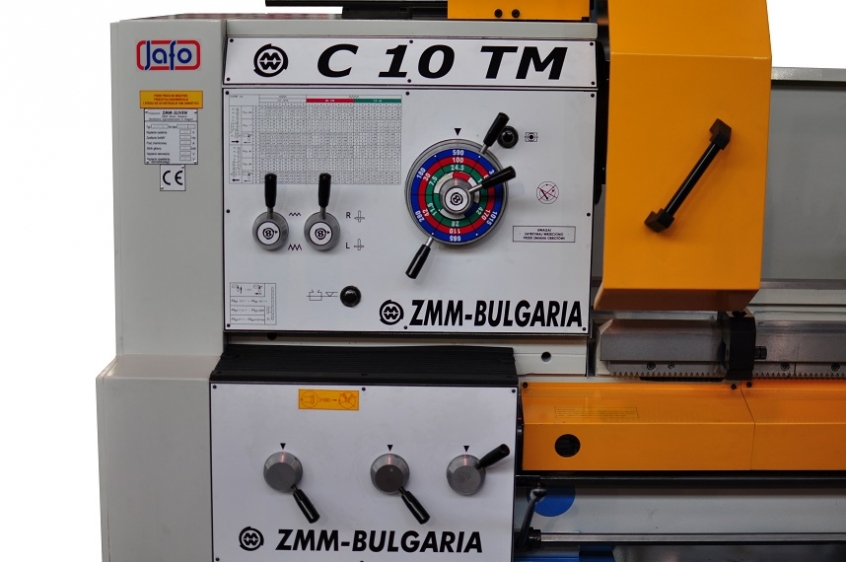

C10T, C10TM, C10TH

DANE TECHNICZNE		Jednostka	C10T	C10TM		C10TH
ZAKRES WIELKOŚCI	Wysokość kłów	mm	330	380		430
	Średnica toczenia nad łożem	mm	660	760		860
	Średnica toczenia nad saniami poprzecznymi	mm	420	520		620
	Średnica toczenia bez mostka	mm	850	950		1050
	Szerokość łoża	mm	560
	Rozstaw kłów	mm	1500; 2000; 3000; 4000; 5000; 6000
WRZECIONO	Końcówka wrzeciona DIN 55027	Nr	11
	Przelot wrzeciona	mm	103	132
	Stożek wrzeciona	Metryczny	120	140
WRZECIENNIK	Liczba prędkości obrotowych		15	17
	Zakres prędkości obrotowych wrzeciona	obr/min	9 – 1320	7,5 - 1015
	Moc głównego silnika	kW	11	11 (15)	15
POSUWY	Liczba posuwów		150
	Skok posuwu wzdłużnego	mm/obr	0,039 – 18
	Skok posuwu poprzecznego	mm/obr	0,02 – 9
GWINTY	Liczba gwintów		76
	Zakres gwintów metrycznych	mm	0,5 – 180
	Zakres gwintów calowych	Tpi	60 – 1/6
	Zakres gwintów modułowych	Moduł	0,125 – 45
	Zakres gwintów DP	DP	240 – 2/3
WÓZEK – SUPORT POPRZECZNY	Przesuw sań poprzecznych	mm	410			435
	Przesuw sań górnych/suport narzędziowy/	mm	150
KONIK	Średnica tulei wysuwnej	mm	105
	Stożek tulei	Morse'a	Nr 6
	Wysuw tulei	mm	225
WAGA	Dla 2000 mm	kg	4170	4470		4650
