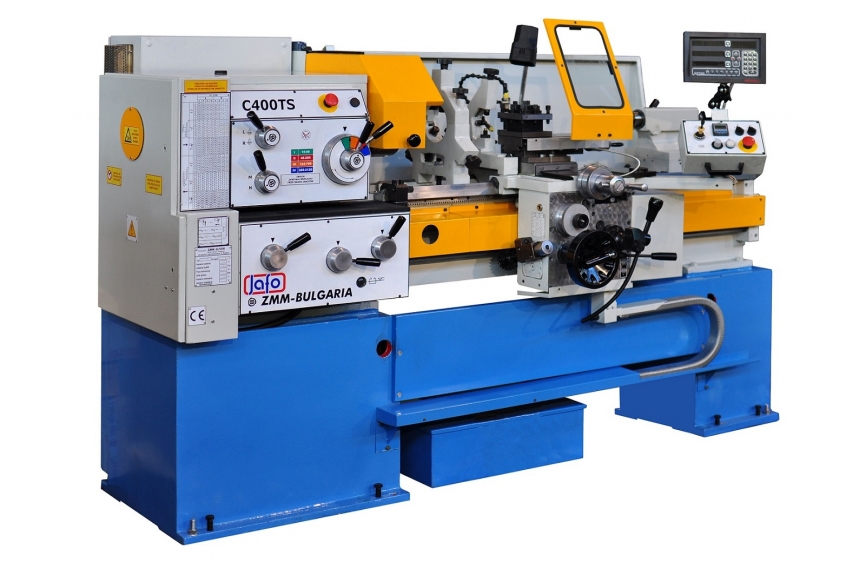

C400TS

Z BEZSTOPNIOWĄ PRĘDKOŚCIĄ OBROTOWĄ WRZECIONA

C400TS

DANE TECHNICZNE		Jednostka	C400TS
ZAKRES WIELKOŚCI	Wysokość kłów	mm	200
	Średnica toczenia nad łożem	mm	400
	Średnica toczenia nad saniami poprzecznymi	mm	235
	Średnica toczenia bez mostka	mm	550
	Szerokość łoża	mm	320
	Rozstaw kłów	mm	750; 1000; 1500
WRZECIONO	Końcówka wrzeciona DIN 55027	Nr	6
	Przelot wrzeciona	mm	52
	Stożek wrzeciona	Morse’a	Nr 6

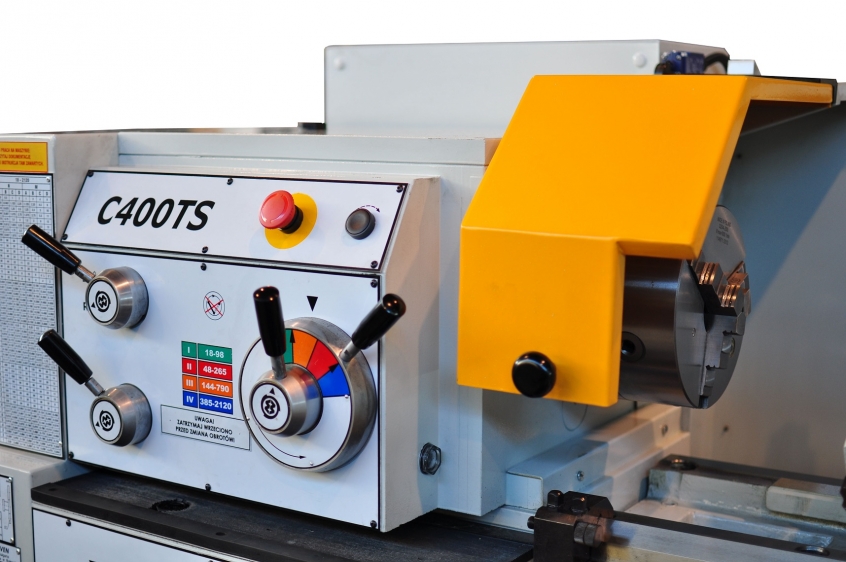

WRZECIENNIK	Liczba zakresów prędkości obrotowych wrzeciona		Bezstopniowa regulacja w 4 zakresach
	Bezstopniowe zmienne zakresy prędkości obrotowych wrzeciona	obr/min	18-98; 48-265; 144-790; 385-2120
	Moc głównego silnika	kW	7,5
POSUWY	Liczba posuwów		80
	Skok posuwu wzdłużnego	mm/obr	0,015 – 0,6
	Skok posuwu poprzecznego	mm/obr	0,0075 – 0,3
GWINTY	Liczba gwintów		40
	Zakres gwintów metrycznych	mm	0,25 – 7,5
	Zakres gwintów calowych	Tpi	120 – 4
	Zakres gwintów modułowych	Moduł	0,0625 – 1,875
	Zakres gwintów DP	DP	480 - 16

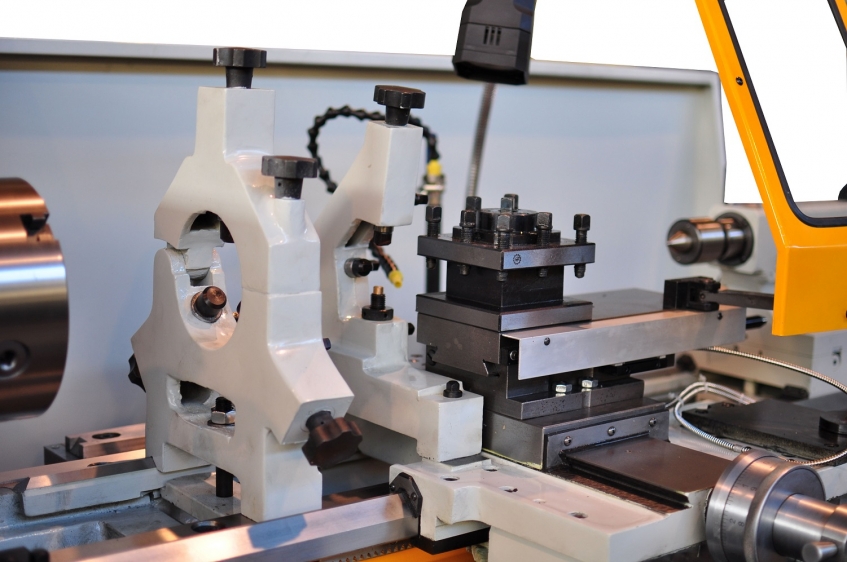

WÓZEK – SUPORT POPRZECZNY	Przesuw sań poprzecznych	mm	235
WÓZEK – SUPORT POPRZECZNY	Przesuw sań górnych / suport narzędziowy /	mm	110
KONIK	Średnica tulei wysuwnej	mm	50
	Stożek tulei	Morse'a	Nr 4
	Wysuw tulei	mm	100
WAGA	Dla 1500 mm	kg	1700
