C10T.10, C10T.12

DANE TECHNICZNE		Jednostka	CU10T.10 C10T.12
ZAKRES WIELKOŚCI	Wysokość kłów	mm	400
	Średnica toczenia nad łożem	mm	800
	Średnica toczenia nad saniami poprzecznymi	mm	560
	Średnica toczenia bez mostka	mm	990
	Szerokość łoża	mm	560
	Rozstaw kłów	mm	1500; 2000; 3000; 4000; 5000; 6000
WRZECIONO	Końcówka wrzeciona DIN 55026-ANSI B5.9	Nr	A20 – A2.20
	Przelot wrzeciona	mm	260	315
	Stożek wrzeciona	Metryczny	318
WRZECIENNIK	Liczba prędkości obrotowych		12
	Zakres prędkości obrotowych wrzeciona 50Hz / 60Hz	obr/min	8-400 / 10-480
	Moc głównego silnika	kW	11 (15)
POSUWY	Liczba posuwów		152
	Skok posuwu wzdłużnego	mm/obr	0,039 – 15
	Skok posuwu poprzecznego	mm/obr	0,02 – 7,5
GWINTY	Liczba gwintów		76
	Zakres gwintów metrycznych	mm	0,5 – 150
	Zakres gwintów calowych	Tpi	60 – 1/5
	Zakres gwintów modułowych	Moduł	0,125 – 37,5
	Zakres gwintów DP	DP	240 – 4/5
WÓZEK – SUPORT POPRZECZNY	Przesuw sań poprzecznych	mm	410
	Przesuw sań górnych/suport narzędziowy/	mm	150

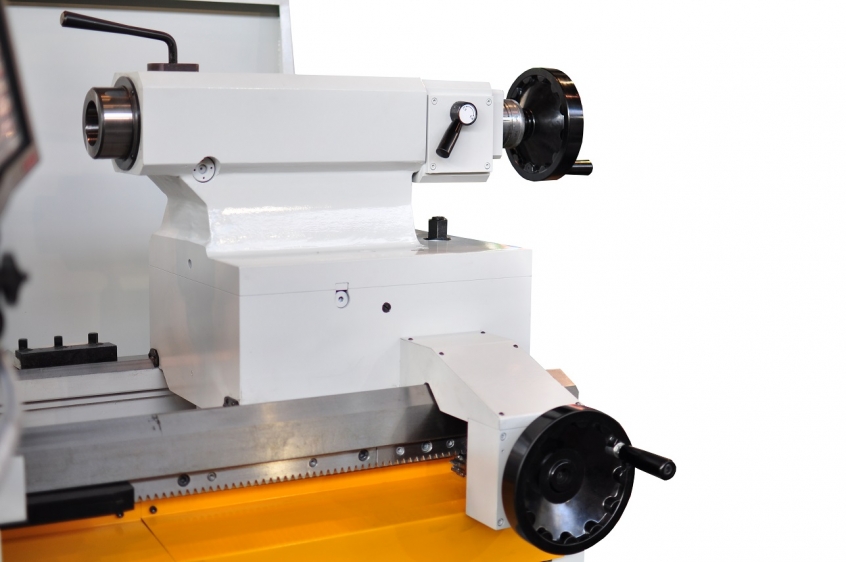

KONIK	Średnica tulei wysuwnej	mm	105
	Stożek tulei	Morse'a	Nr 6
	Wysuw tulei	mm	225
WAGA	Dla 2000 mm	kg	6000	6100
