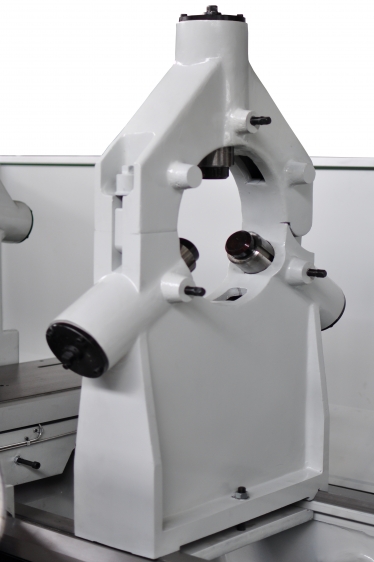

Jarocińska Fabryka Obrabiarek S.A.

DANE TECHNICZNE

Jednostka

CU800

CU1000

CU1250

ZAKRES WIELKOŚCI

Wysokość kłów

mm

400

500

625

Średnica toczenia nad łożem

mm

890

1090

1320

Średnica toczenia nad saniami poprzecznymi

mm

490

690

940

Średnica toczenia bez mostka

mm

1050

1250

1500

Szerokość łoża

mm

700

Rozstaw kłów

mm

1500; 3000; 4000; 5000; 6000

WRZECIONO

Końcówka wrzeciona DIN 55027

Nr

15

Przelot wrzeciona

mm

155

Stożek wrzeciona

Metryczny

160

WRZECIENNIK

Liczba prędkości obrotowych

24

Zakres prędkości obrotowych wrzeciona

obr/min

6,3 – 1250

5 - 1000

Moc głównego silnika

kW

22 (30)

POSUWY

Liczba posuwów

160

Skok posuwu wzdłużnego

mm/obr

0,032 – 38,9

Skok posuwu poprzecznego

mm/obr

0,016 – 19,45

GWINTY

Liczba gwintów

80

Zakres gwintów metrycznych

mm

0,5 – 480

Zakres gwintów calowych

Tpi

60 – 1/16

Zakres gwintów modułowych

Moduł

0,125 – 120

Zakres gwintów DP

DP

240 – 1/4

WÓZEK – SUPORT POPRZECZNY

Przesuw sań poprzecznych

mm

525

685

Przesuw sań górnych/suport narzędziowy/

mm

270

KONIK

Średnica tulei wysuwnej

mm

125

Stożek tulei

Morse'a

Nr 6

Wysuw tulei

mm

260

WAGA

Dla 3000 mm

kg

7500

8050

8550
