CU400, CU500

CU500

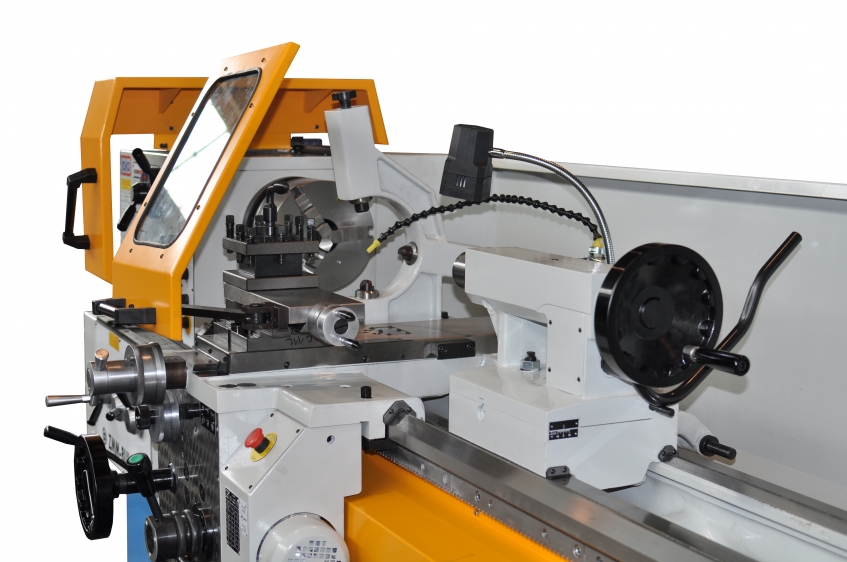

TOKARKA CU400

CU400

		Jednostka	Tokarka uniwersalna CU400
ZAKRES WIELKOŚCI	Wysokość kłów	mm	210
	Średnica toczenia nad łożem	mm	440
	Średnica toczenia nad saniami poprzecznymi	mm	230
	Średnica toczenia bez mostka	mm	620
	Szerokość łoża	mm	360
	Rozstaw kłów	mm	1000; 1500; 2000
WRZECIONO	Końcówka wrzeciona DIN 55027	Nr	8
	Przelot wrzeciona	mm	62
	Stożek wrzeciona	Metryczny	80
WRZECIENNIK	Liczba prędkości obrotowych		21
	Zakres prędkości obrotowych wrzeciona	obr/min	20 – 2000
	Moc głównego silnika	kw	7,5
POSUWY	Liczba posuwów		120
	Skok posuwu wzdłużnego	mm/obr	0,04 – 12
	Skok posuwu poprzecznego	mm/obr	0,02 – 6
GWINTY	Liczba gwintów		64
	Zakres gwintów metrycznych	mm	0,5 – 120
	Zakres gwintów calowych	Tpi	60 – 1/4
	Zakres gwintów modułowych	Moduł	0,125 – 30
	Zakres gwintów DP	DP	240 - 1
WÓZEK – SUPORT POPRZECZNY	Przesuw sań poprzecznych	mm	250
WÓZEK – SUPORT POPRZECZNY	Przesuw sań górnych /suport narzędziowy/	mm	130
KONIK	Średnica tulei wysuwnej	mm	70
	Stożek tulei	Morse'a	Nr 5
	Wysuw tulei	mm	180
WAGA	Dla 2000 mm	kg	2560

CU500

		Jednostka	CU500
ZAKRES WIELKOŚCI	Wysokość kłów	mm	245
	Średnica toczenia nad łożem	mm	500
	Średnica toczenia nad saniami poprzecznymi	mm	300
	Średnica toczenia bez mostka	mm	670
	Szerokość łoża	mm	360
	Rozstaw kłów	mm	1000; 1500; 2000
WRZECIONO	Końcówka wrzeciona DIN 55027	Nr	8
	Przelot wrzeciona	mm	62
	Stożek wrzeciona	Metryczny	80
WRZECIENNIK	Liczba prędkości obrotowych		21
	Zakres prędkości obrotowych wrzeciona	obr/min	20 – 2000
	Moc głównego silnika	kw	7,5
POSUWY	Liczba posuwów		120
	Skok posuwu wzdłużnego	mm/obr	0,04 – 12
	Skok posuwu poprzecznego	mm/obr	0,02 – 6
GWINTY	Liczba gwintów		64
	Zakres gwintów metrycznych	mm	0,5 – 120
	Zakres gwintów calowych	Tpi	60 – 1/4
	Zakres gwintów modułowych	Moduł	0,125 – 30
	Zakres gwintów DP	DP	240 - 1
WÓZEK – SUPORT POPRZECZNY	Przesuw sań poprzecznych	mm	250
WÓZEK – SUPORT POPRZECZNY	Przesuw sań górnych /suport narzędziowy/	mm	130
KONIK	Średnica tulei wysuwnej	mm	70
	Stożek tulei	Morse'a	Nr 5
	Wysuw tulei	mm	180
WAGA	Dla 2000 mm	kg	2630
